Laser Anleitung

Die Architekturwerkstätte verfügt über zwei Lasergravierer, die für die Bearbeitung von gängigen Modellbaumaterialien ausgelegt sind.

Bitte die folgende Anleitung genau durchlesen.

1. Anmeldung

Für die Produktion an den Lasern gibt es eine analoge Warteliste in Form eines Aushangs vor dem Laserraum. In diese Liste müssen sich die Studierenden mindestens einen Werktag im Voraus eingetragen haben. Studierende die sich nicht eingetragen haben, können leider nicht berücksichtigt werden und können erst am nächsten Werktag (falls in der Liste eingetragen) bearbeitet werden. Weitere Informationen und Richtlinien findet sind auf der Anschlagtafel vor dem Eingang zum Laserraum zu finden.

2. Daten

Laser-File-Format: ausschließlich Adobe Illustrator (bis CS6, KEIN CC)
Keine Rhino-, Autocad-, PDF-Files,…

2.1. DIe Ausgangszeichnung

• Die Dateien sollten im CAD-Programm bereits zu Polylinien verbunden werden (Rhino: _join)
• Blöcke unbedingt sprengen! (Rhino: _explode, dann die Farben kontrollieren)
• Unbedingt kontrollieren ob Konturen nicht doppelt sind. In Rhino können diese mit (_SelDup) ausgewählt und dann gelöscht werden.
• Wichtig: bei Vorarbeiten in Autocad/Rhino/Archicad…die Layerfarben auf grün bzw. rot. einstellen. Nicht Objektfarben verwenden.
• Die Files mit „safe as“ oder „export selected“ als *.ai abspeichern und im Adobe Illustrator öffnen. Falls ihr Illustrator CC verwendet bitte unbedingt mit „safe as“ als CS6-Version abspeichern (Auswahlfenster kommt erst nach „safe“ )

2.2. Illustrator – Einstellung des Dokumentenformats

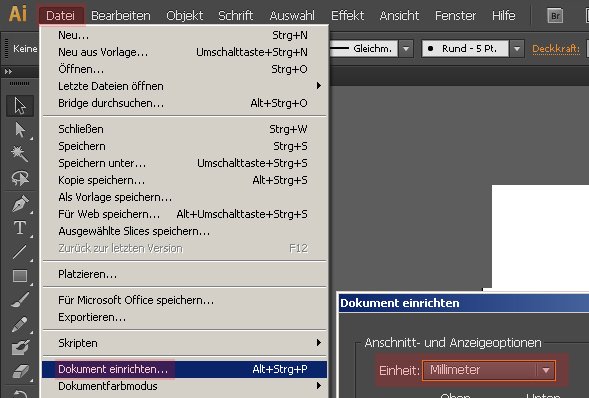

Datei > Dokument einrichten > Einheit: Millimeter > Zeichenfläche bearbeiten

• Die Zeichenfläche muss die gleichen Abmessungen aufweisen, wie das zu bearbeitende (mitgebrachte) Material – maximale Abmessungen siehe unten (Punkte "3. Materialien").
• Die zu lasernden Objekte sind möglichst platzsparend (= materialsparend, im eigenen Interesse) auf der Zeichenfläche zu positionieren. Der Abstand zwischen den zu schneidenden Linien muss bis Materialstärke 3 mm mindestens 1 mm betragen, bei dickeren Materialien (MDF, Sperrholz, Acryl) mindestens 2 mm.
• Es ist nicht empfohlen, bis direkt an das Materialende zu lasern (mind. 5 mm Abstand zum Materialrand) – lieber die Schnittkante vom Laser erzeugen lassen (durch ungenaues Materialauflegen etc. kann es passieren, daß das Werkstück nicht vollgständig gelasert wird)
• Blatt-Kontur-Rahmen unbedingt ausblenden oder löschen.
• Die Zeichenfläche muss immer größer sein, als das zu lasernde Objekt jedoch kleiner als der laserbare Bereich.

2.3. Illustrator – Einstellen der Farben

Datei > Dokumentfarbmodus RGB  (R=ROT, G=GRÜN, B=BLAU) – NICHT CMYK!

R = 255, G = 0, B = 0,  gravieren (rot 100 %)
R = 0, G = 255, B = 0,  schneiden (grün 100 %)

100 % grün (schneiden) 100 % Rot (gravieren)

2.4. Illustrator – Einstellen der Strichstärke

Einstellen der Kontur (= Schneide-, Gravierlinie): Konturstärke 0,001 pt

Strichlierte Linien müssen zuerst umgewandelt werden:
Objekt  > Aussehen Umwandeln >
Objekt  > Umwandeln > Kontur

Danach kontrollieren ob die Linienstärke und die Konturfarbe richtig eingestellt ist.

2.5. Speichern

Die Datei ist im Format *.ai  - Version CS6 - abzuspeichern.

Das Auswahlfenster für die Illustrator-Version (CS6) scheint erst auf, wenn die Ai-Datei unter "SPEICHERN UNTER" bestätigt wird.
(Mac-User bitte nocheinmal bei einem PC kontrollieren, ob die Einstellungen übernommen wurden.)

Sind mehrere Platten zu Lasern, unbedingt alle Platten in EIN Ai-file speichern. Es wird für jedes zu lasernde Blatt ein eigenes Zeichenfenster benötigt! (einfach Rahmen im Rhino einblenden, und mit ausspielen). Wird im Illustrator dann den Rahmen als Artboard angeklickt, wird automatisch das Zeichenfenster in der richtigen Größe erzeugt. Bitte Rahmen nachher ausblenden oder löschen. Dadurch erspart iman sich das Kontrollieren und ggf. Anpassen der Strichstärke und Strichfarbe in jedem seperaten Ai-File. Weiters wird die Übersicht verbessert und die Fehlerquellen verringert.

Die Studierenden haben selbst dafür zu sorgen, dass das File korrekt bearbeitet ist. Wenn die Files nicht stimmen, kann der Termin womöglich nicht realisiert werden!

3. Materialien

KLEINER Laser
Arbeitsfläche: max. 1000 x 600 mm

• Sperrholz (max. 6 mm)
• MDF (beide Seiten glatt, max. 6 mm)
• HDF (eine Seite glatt, eine Seite geriffelt, max. 4 mm)
• Papier und Graupappe (max. 3 mm)
• Bristolkarton (max. 3 mm)
• Polystyrol (max. 2 mm) – Material muss händisch nachbearbeitet (geschliffen) werden
• Furnier
• Acrylglas (max. 4 mm) – Kein Bastlerglas bzw. Hobbyglas!

GROSSER Laser
Arbeitsfläche: max. 1200 x 700 mm

• Sperrholz (max. 8 mm)
• MDF (beide Seiten glatt, max. 6 mm)
• HDF (eine Seite glatt, eine Seite geriffelt, max. 6 mm)
• Papier und Graupappe (max. 3 mm)
• Bristolkarton (max. 3 mm)
• Polystyrol (max. 2 mm) – Material muss händisch nachbearbeitet (geschliffen) werden
• Furnier
• Acrylglas (max. 6 mm) – Kein Bastlerglas bzw. Hobbyglas!

Schmauchspuren durch das Verdampfen des Materials durch den Lasers sind unvermeidbar, je dicker das Material, desto dunkler (bis zur Verbrennung) wird die Schnittkante.

Achtung: METALLE jeder Art,  FOAMBOARD, BASTLERGALS, HOBBYGLAS, PVC, FOREX oder POLYCARBONAT können mit unseren Geräten NICHT verarbeitet werden.

4. Beim Lasern

Im Sinne eines reibungslosen Ablaufs wird gebeten, nach dem Lasern so rasch wie möglich das Material von der Laserplatte zu entfernen – Verzögerungen sind unbedingt zu vermeiden, sie wirken sich auf die nachfolgenden Aufträge aus!

WICHTIG: Klebeband (falls benötigt) SELBST mitbringen

5. Kosten

• für Studierendenprojekte: 60 Cent/Minute
• für externe Projekte (Wettbewerbe, Geburtstagsgeschenke,…): 1,20 Euro/Minute

Die tatsächliche Dauer für das Lasern ist erst am Laserprogramm erkennbar.
Achtung: Nur Barzahlung möglich – bitte genügend Münzen und kleinere Geldscheine mitnehmen. Es kann nicht gewechselt werden!
