Glocken

2. Eisen

2.2. Mittelalterliche und Neuzeitliche Glocken

2.2.2.Herstellungsprozess

  1. Schneiden des Eisenblechs
  2. Treibarbeit 1
  3. Treibarbeit 2
  4. Falten
  5. Einschlagen der Löcher
  6. Bügelband 1
  7. Bügelband 2
  8. Schließen der Seitenteile
  9. Klöppel
  10. Anläuten
  11. Vermessingen als Korrosionsschutz 1
  12. Vermessingen als Korrosionsschutz 2
  13. Vermessingen als Korrosionsschutz 3
  14. Vermessingen als Korrosionsschutz 4
  15. Vermessingen als Korrosionsschutz 5
  16. Vermessingen als Korrosionsschutz 6
  17. Vermessingen als Korrosionsschutz 7
  18. Vermessingen als Korrosionsschutz 8
  19. Fertige Glocken
Schneiden des EisenblechsPreviousNext
1 / 19

Schneiden des Eisenblechs

Das Eisenblech wird in Form zweier oben verbundener Glockenformen geschnitten (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54)

Treibarbeit 1PreviousNext
2 / 19

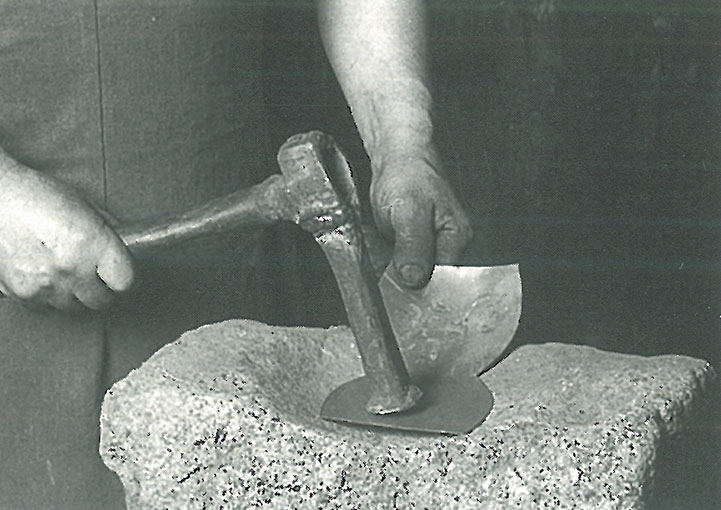

Treibarbeit 1

Das Blech wird mittels einer Steinmodel rund getrieben (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54)

Treibarbeit 2PreviousNext
3 / 19

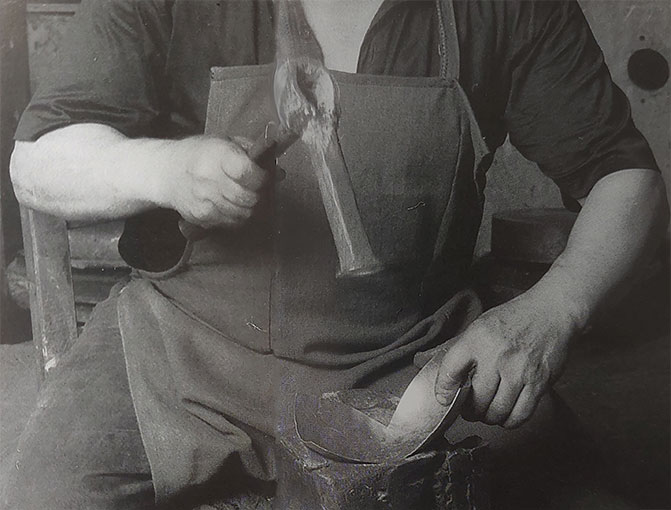

Treibarbeit 2

(Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54/55)

FaltenPreviousNext
4 / 19

Falten

Das Eisenblech wird mit der Hand zum Hohlkörper gefaltet (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)

Einschlagen der LöcherPreviousNext
5 / 19

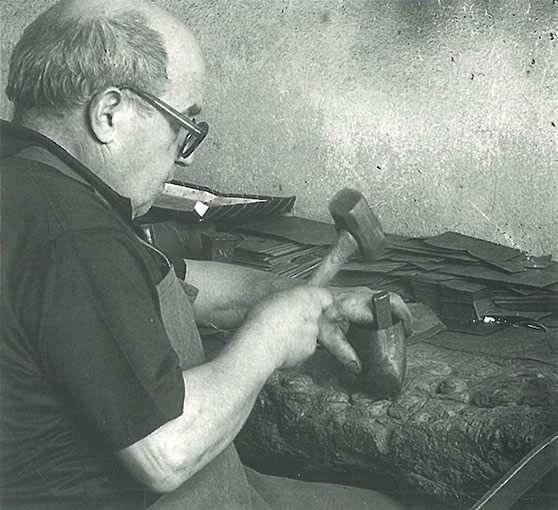

Einschlagen der Löcher

von innen mithilfe eines Stemmeisens, durch die das Bügelband durch die Glockenschulter gezogen wird (innen zum Befestigen des Klöppels, außen für die Halterung am Tierhalsband) (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)

Bügelband 1PreviousNext
6 / 19

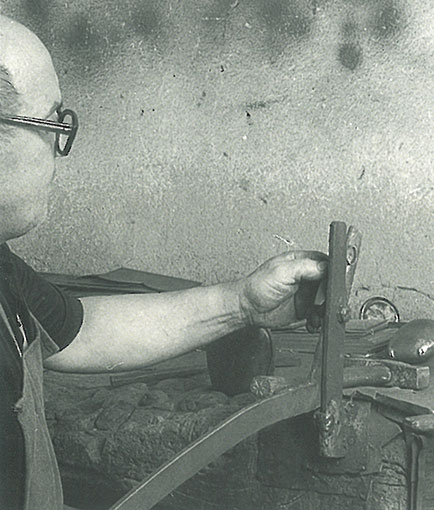

Bügelband 1

Das Bügelband wird zugerichtet (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54)

Bügelband 2PreviousNext
7 / 19

Bügelband 2

Das Bügelband wird eingeschlagen (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54)

Schließen der SeitenteilePreviousNext
8 / 19

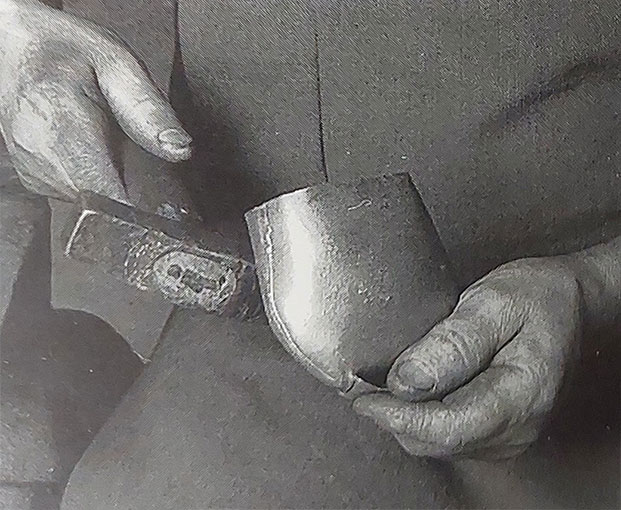

Schließen der Seitenteile

Die Seitenbleche werden übereinander gehämmert; in Tirol oft zusätzlich Verschluß mit Niet (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54/55)

KlöppelPreviousNext
9 / 19

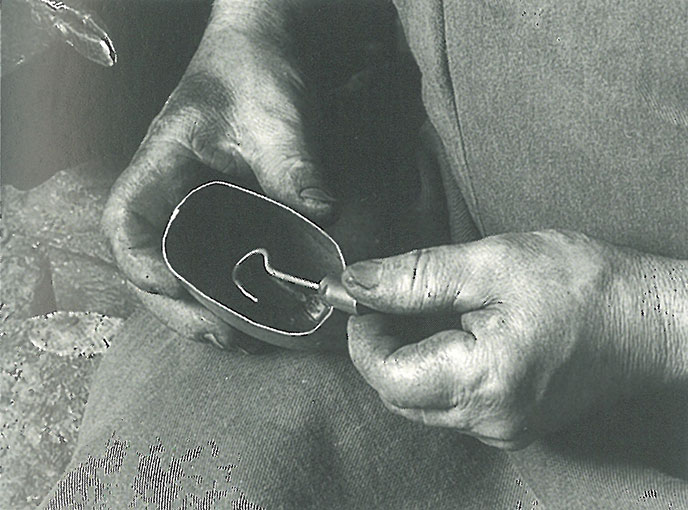

Klöppel

Einsetzen des Klöppels in die Bügelhalterung (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)

AnläutenPreviousNext
10 / 19

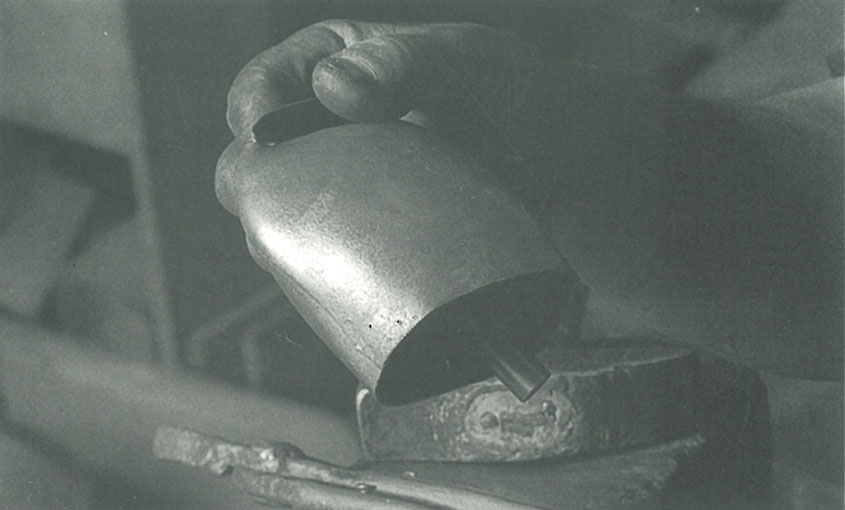

Anläuten

Erste Klangprobe (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)

Vermessingen als Korrosionsschutz 1PreviousNext
11 / 19

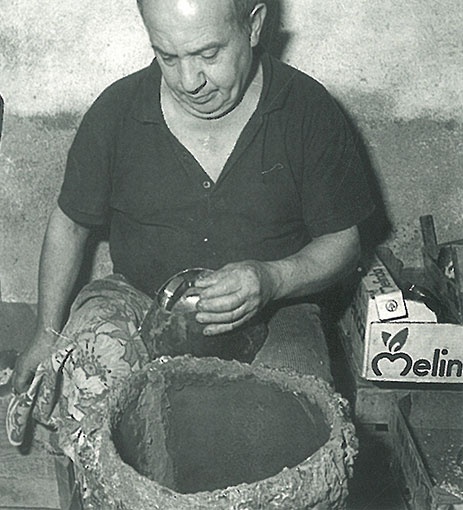

Vermessingen als Korrosionsschutz 1

Einbringen der Glocken in einen Graphittiegel und Auffüllen mit Sägemehl (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)

Vermessingen als Korrosionsschutz 2PreviousNext
12 / 19

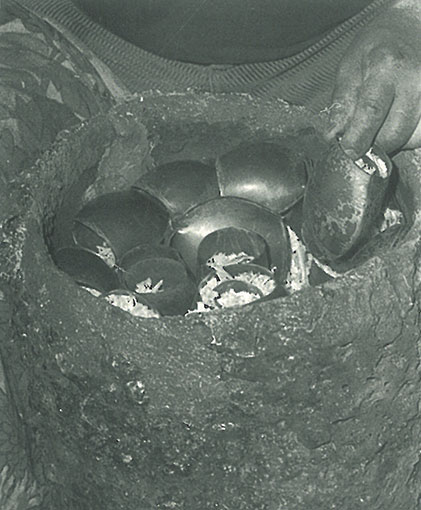

Vermessingen als Korrosionsschutz 2

Einbringen von Messingspänen in den Graphittiegel (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54)

Vermessingen als Korrosionsschutz 3PreviousNext
13 / 19

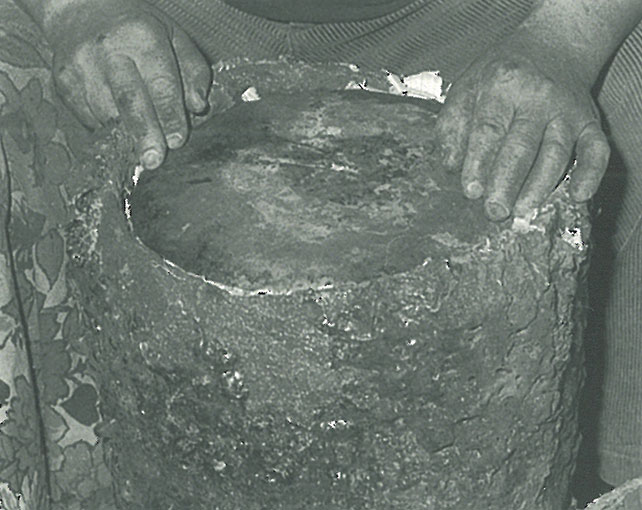

Vermessingen als Korrosionsschutz 3

Verschliessen des Graphittiegels mit einem Blechdeckel (Credit: Einbringen von Messingspänen in den Graphittiegel)

Vermessingen als Korrosionsschutz 4PreviousNext
14 / 19

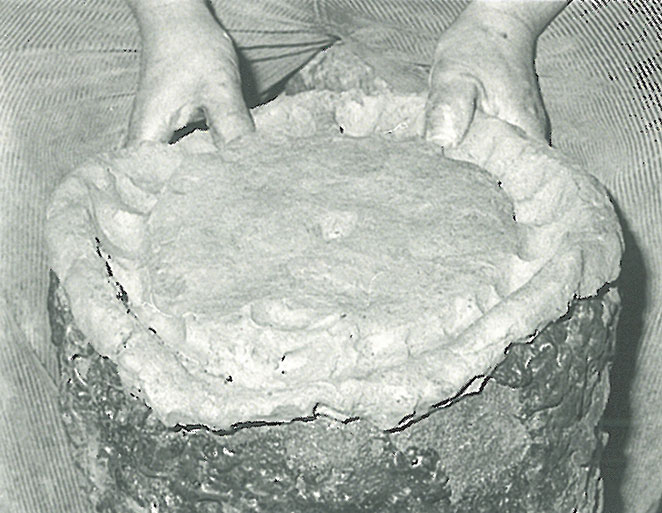

Vermessingen als Korrosionsschutz 4

Finale Abdeckung mit Ton (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54)

Vermessingen als Korrosionsschutz 5PreviousNext
15 / 19

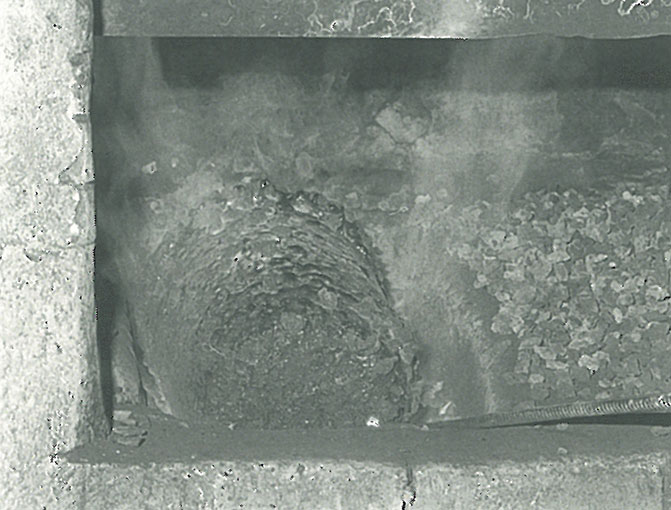

Vermessingen als Korrosionsschutz 5

Einbringen in den Schmelzofen (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54)

Vermessingen als Korrosionsschutz 6PreviousNext
16 / 19

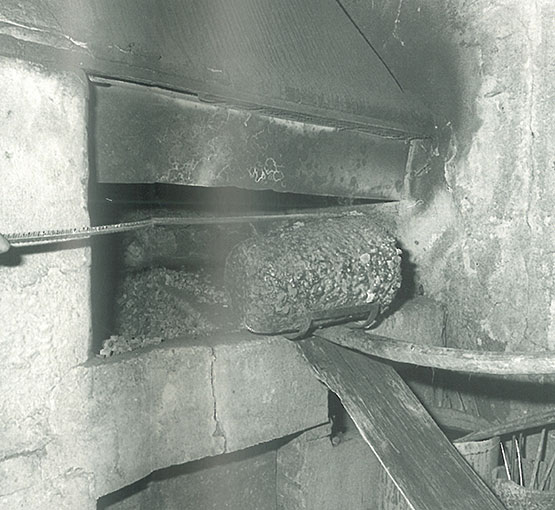

Vermessingen als Korrosionsschutz 6

Entnahme des Tiegels (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 54/55)

Vermessingen als Korrosionsschutz 7PreviousNext
17 / 19

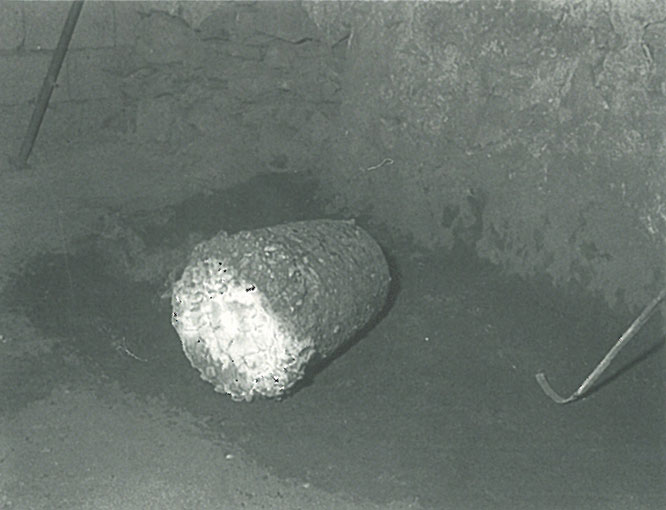

Vermessingen als Korrosionsschutz 7

Drehen des Tiegels, um zu verhindern, dass die Glocken beim Abkühlen zusammenkleben (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)

Vermessingen als Korrosionsschutz 8PreviousNext
18 / 19

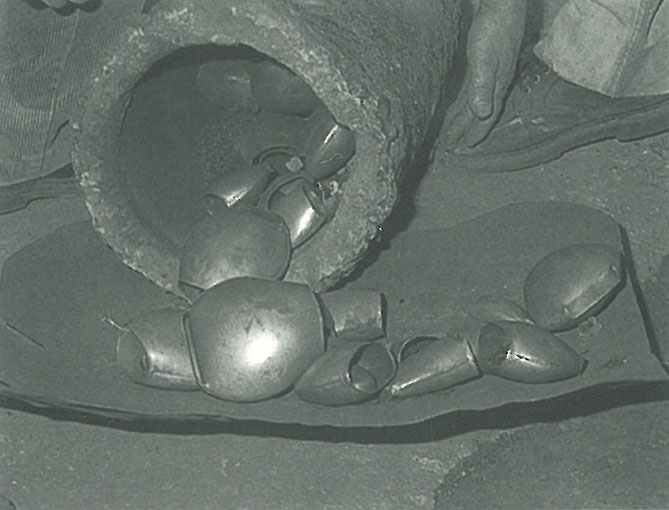

Vermessingen als Korrosionsschutz 8

Öffnen des Tiegels und Entnahme der Glocken (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)

Fertige GlockenPreviousNext
19 / 19

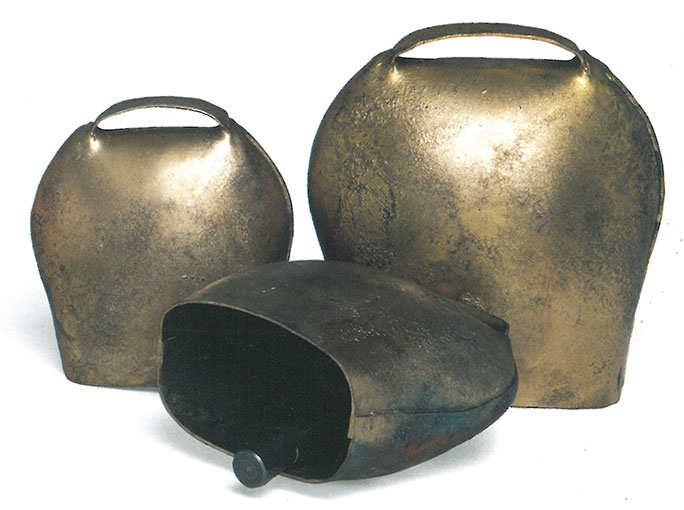

Fertige Glocken

Der Klöppel kann auch sekundär ohne Messingüberzug eingesetzt werden (Credit: Gian Nicola Spanu, Strumenti e suoni nelle musica Sarda, Nuoro 2014, S. 55)
